多个smart与1500profinet通讯

楼主    2021-12-10 11:00:49
主题：多个smart与1500profinet通讯

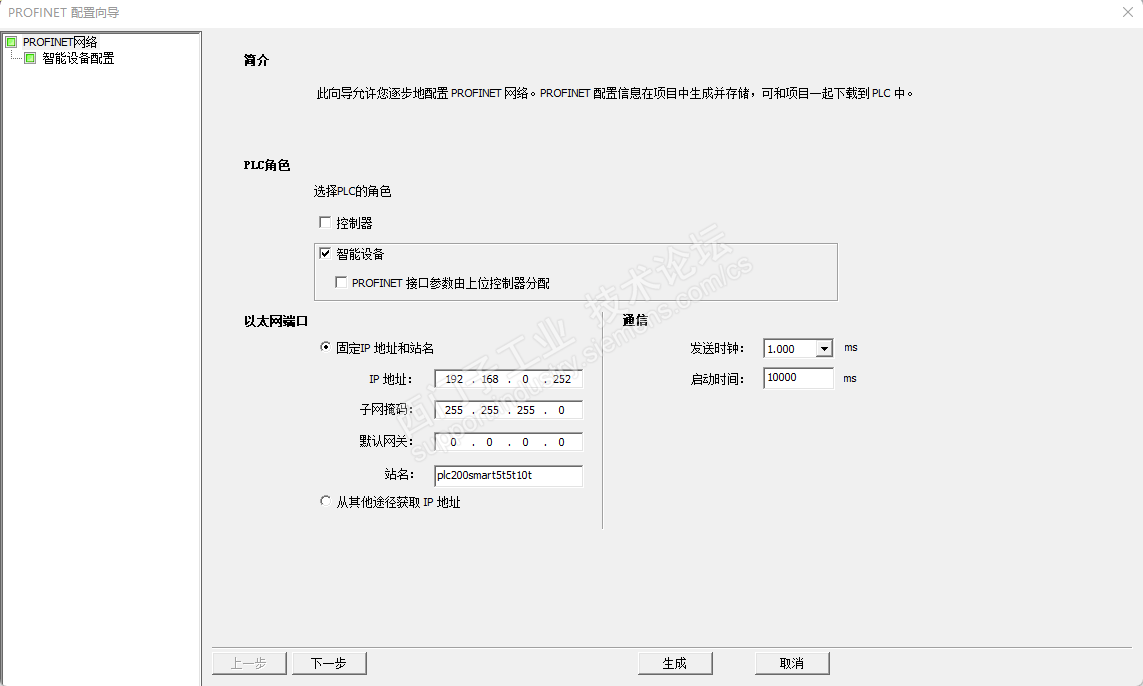

smart与1500之间支持多种通讯方式，个人比较喜欢的还是profinet,因为不用写心跳程序。之前做的项目大多数只有一个smart当IO设备，所以采用的是固定IP地址方式导出GSD文件，如下图，这种方式有个弊端，如果有多个smart就需要在博图中多次导入GSD文件，比较麻烦。

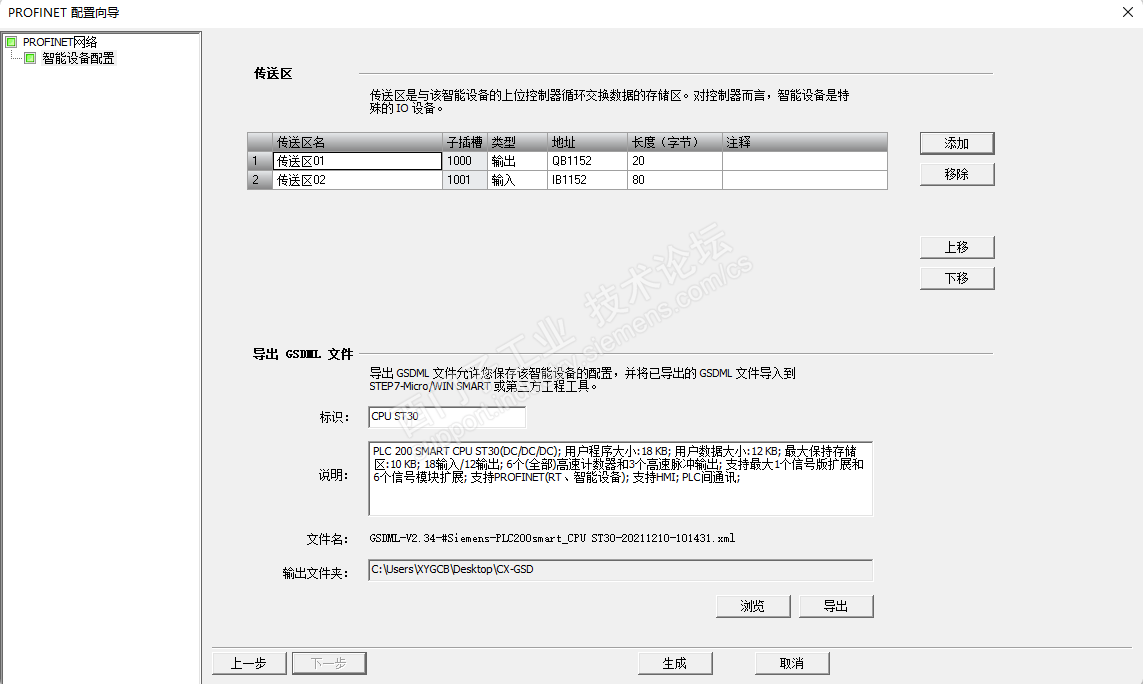

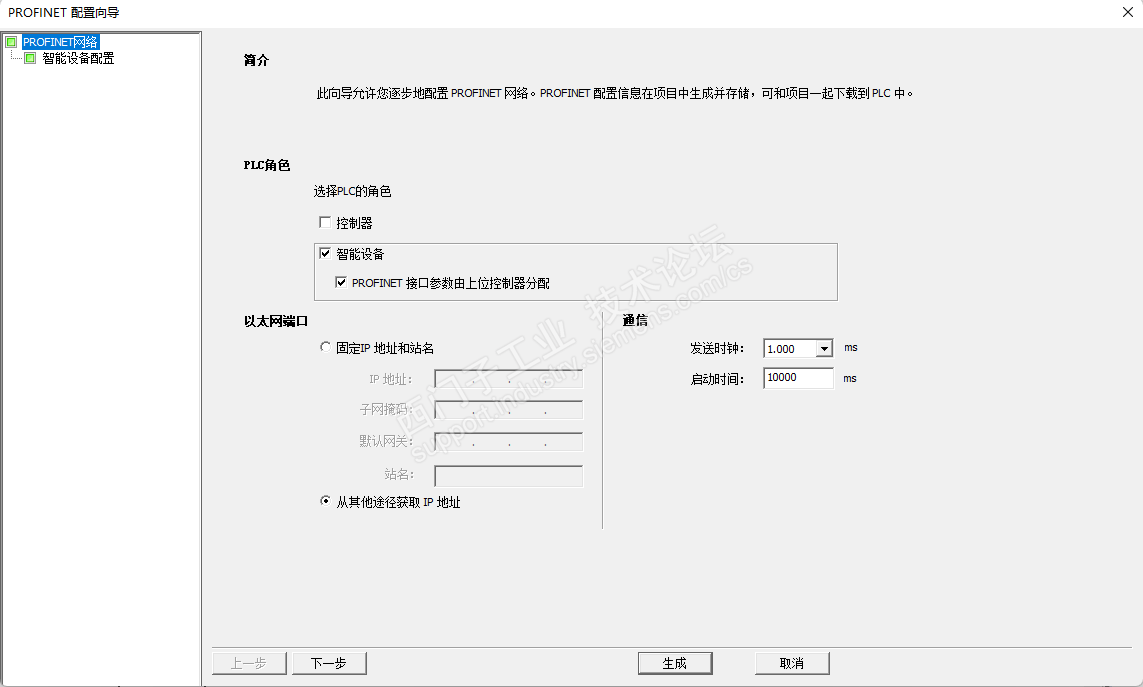

所以这次采用不固定IP方式导出GSD文件，如下图

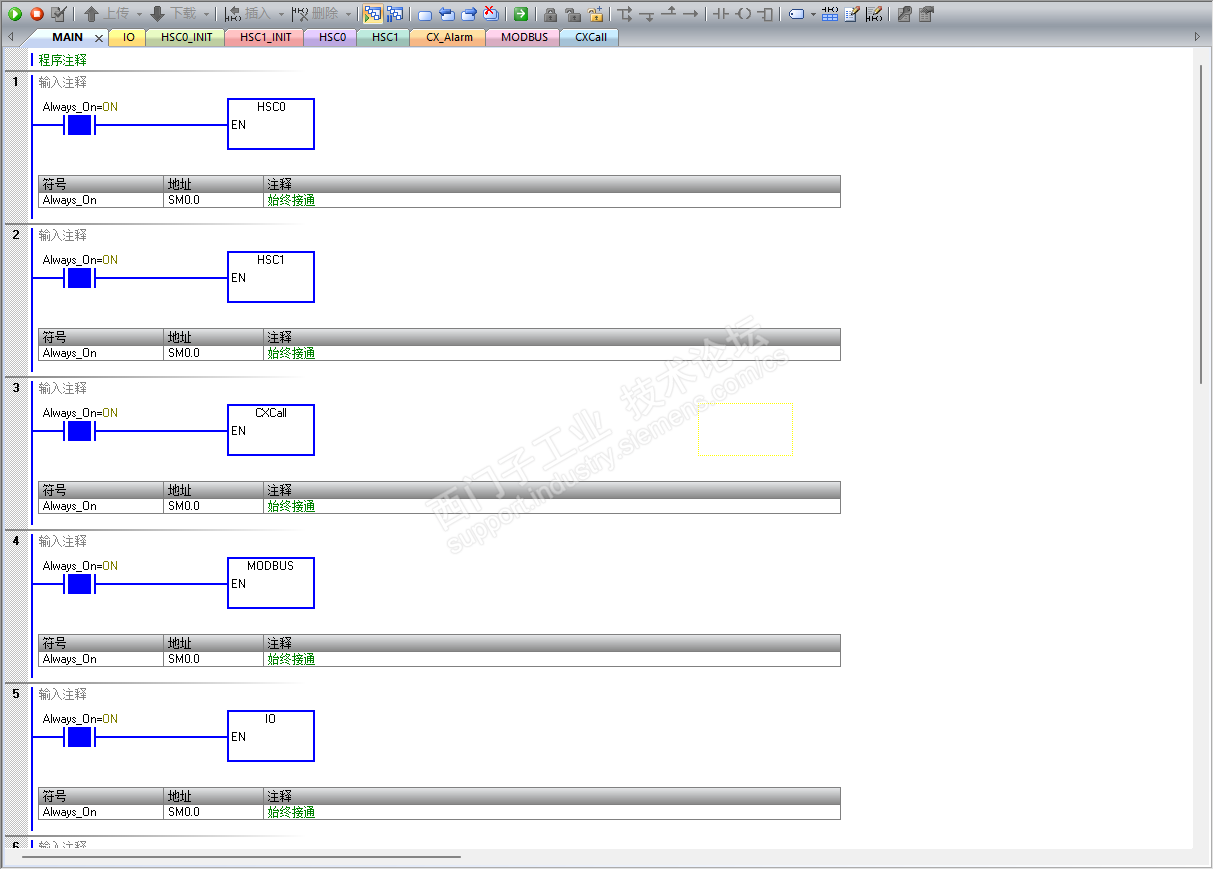

smart程序

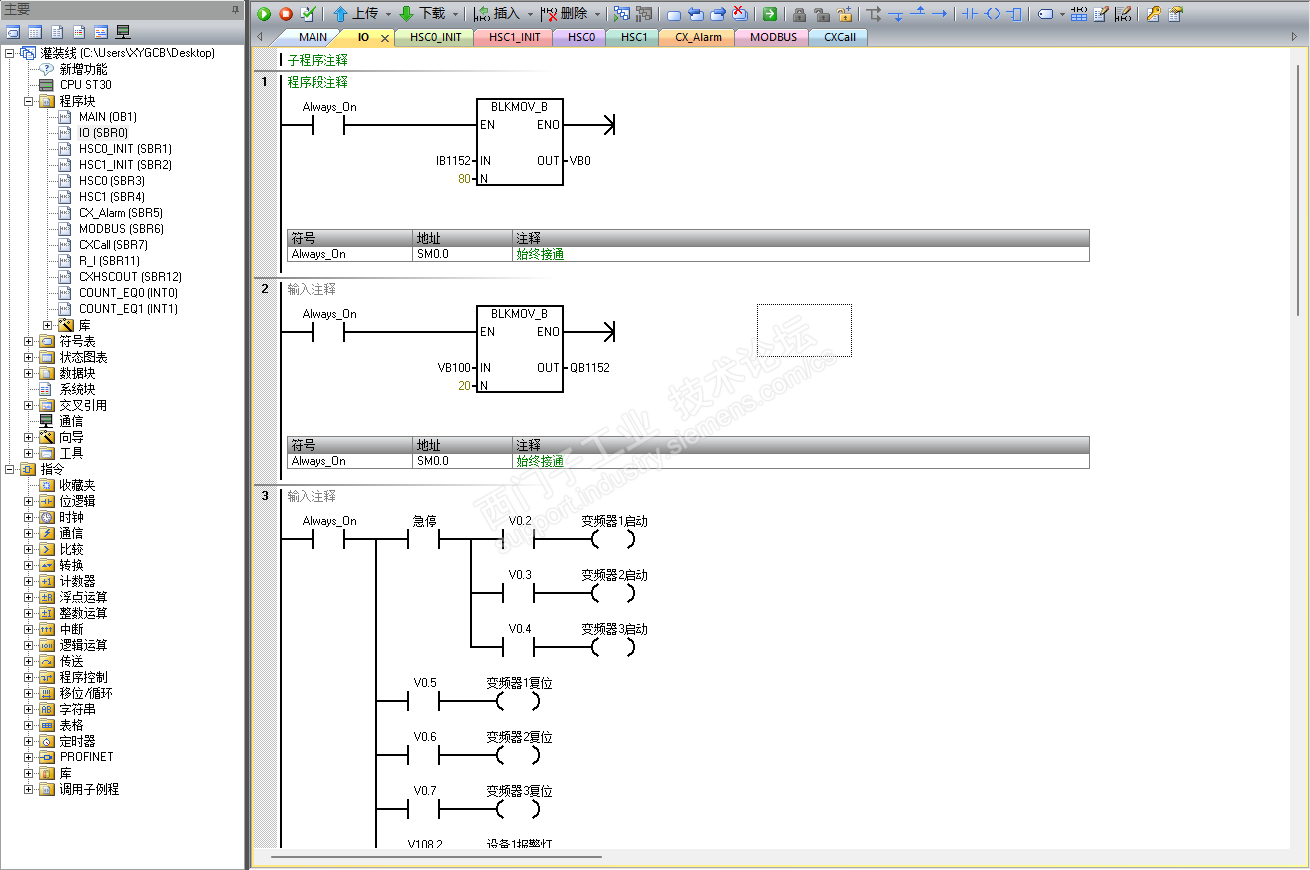

IO映射

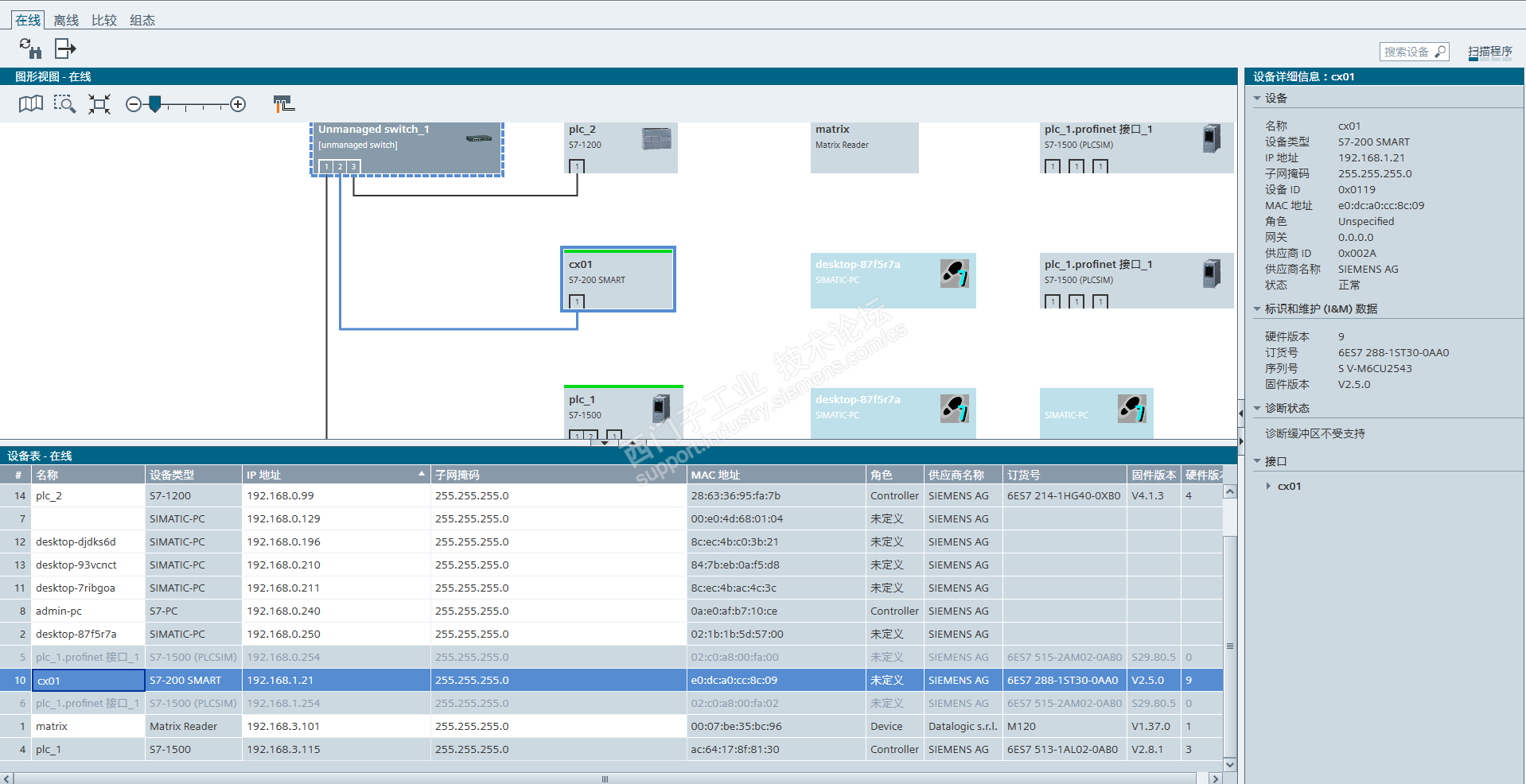

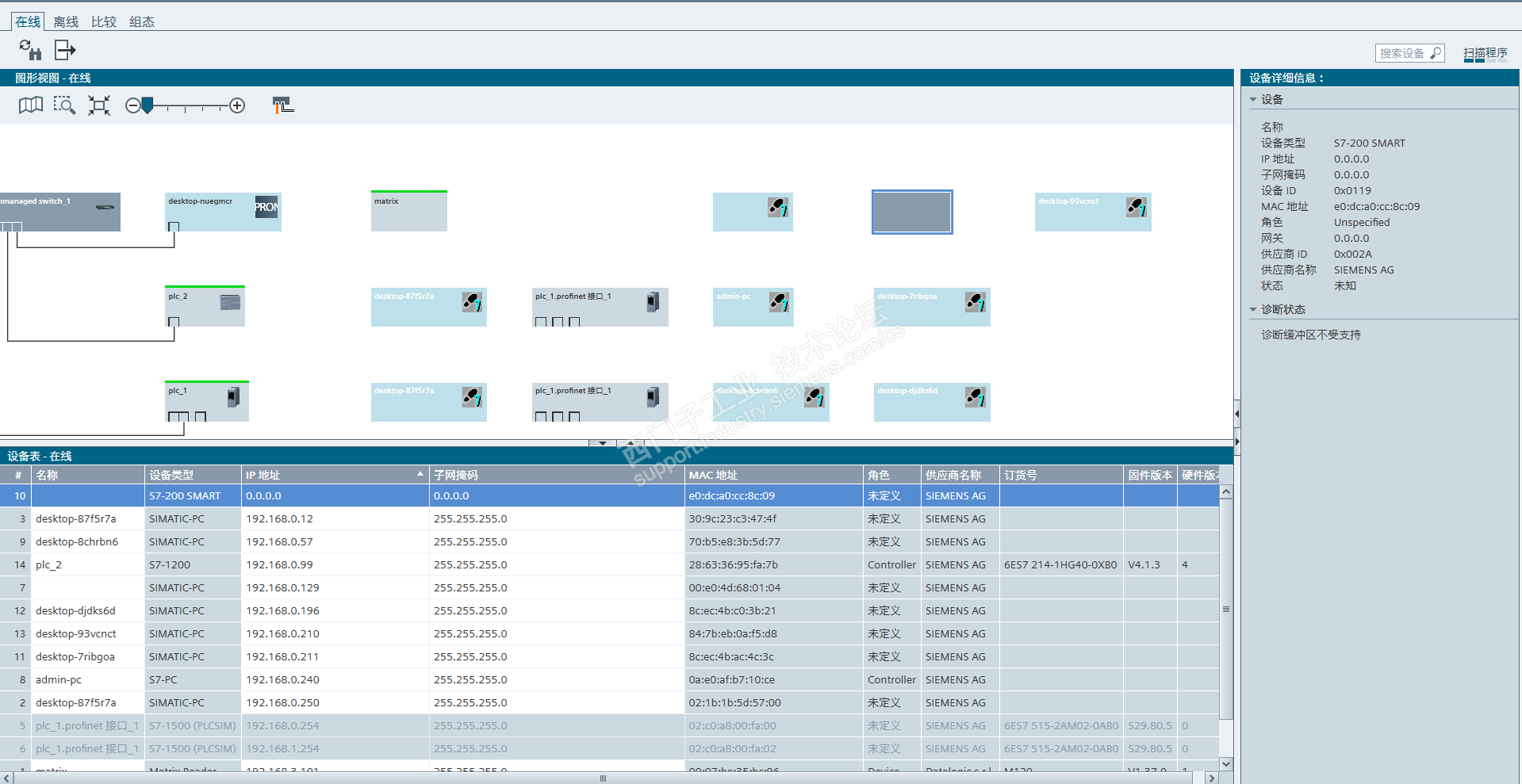

使用西门子PRONETA软件给每台smart分配好设备名称和IP地址，之后把所有smart的网络连接到1500系统，并给每台smart下载这一套程序

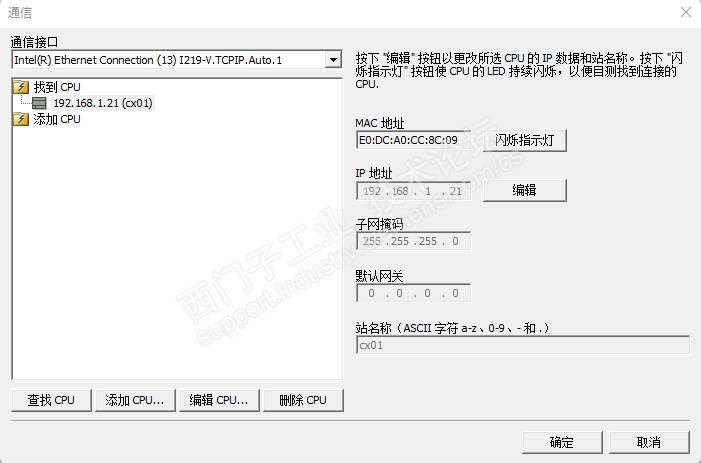

smart程序下载

到此smart侧所有工作已经完成

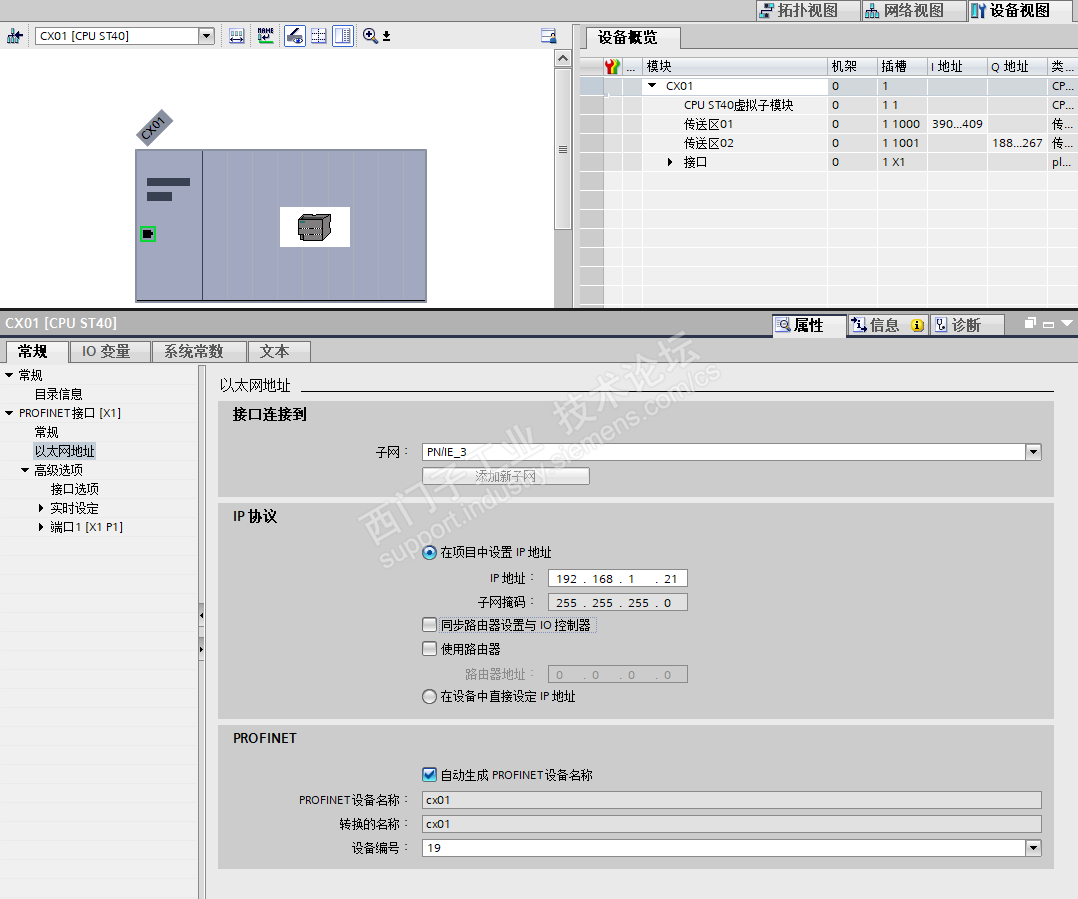

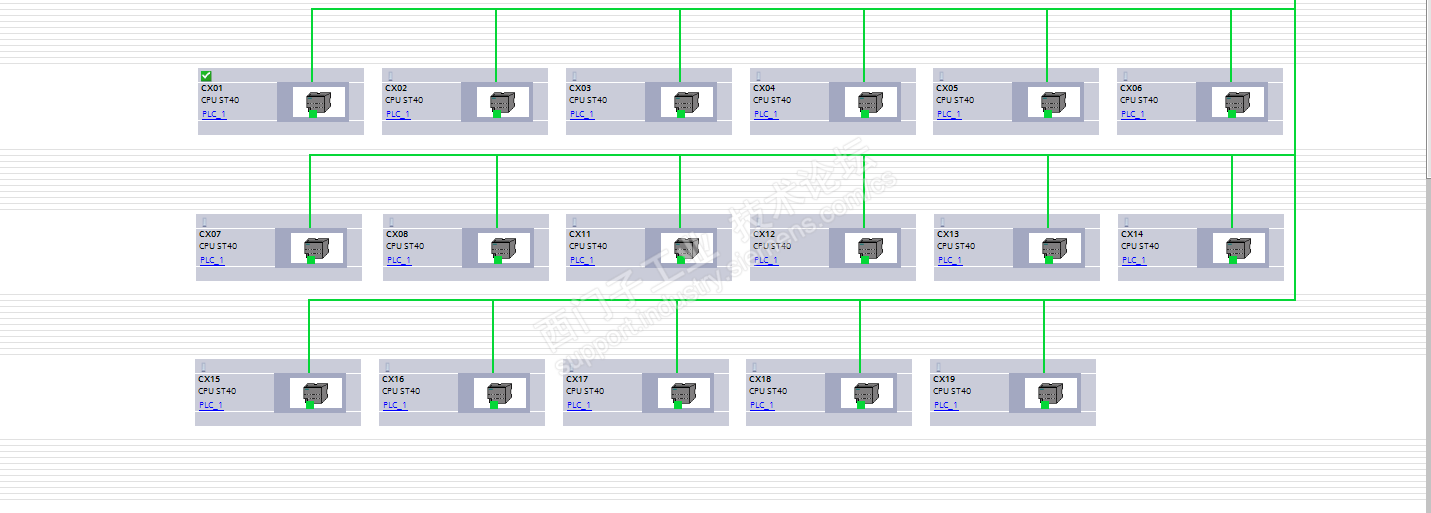

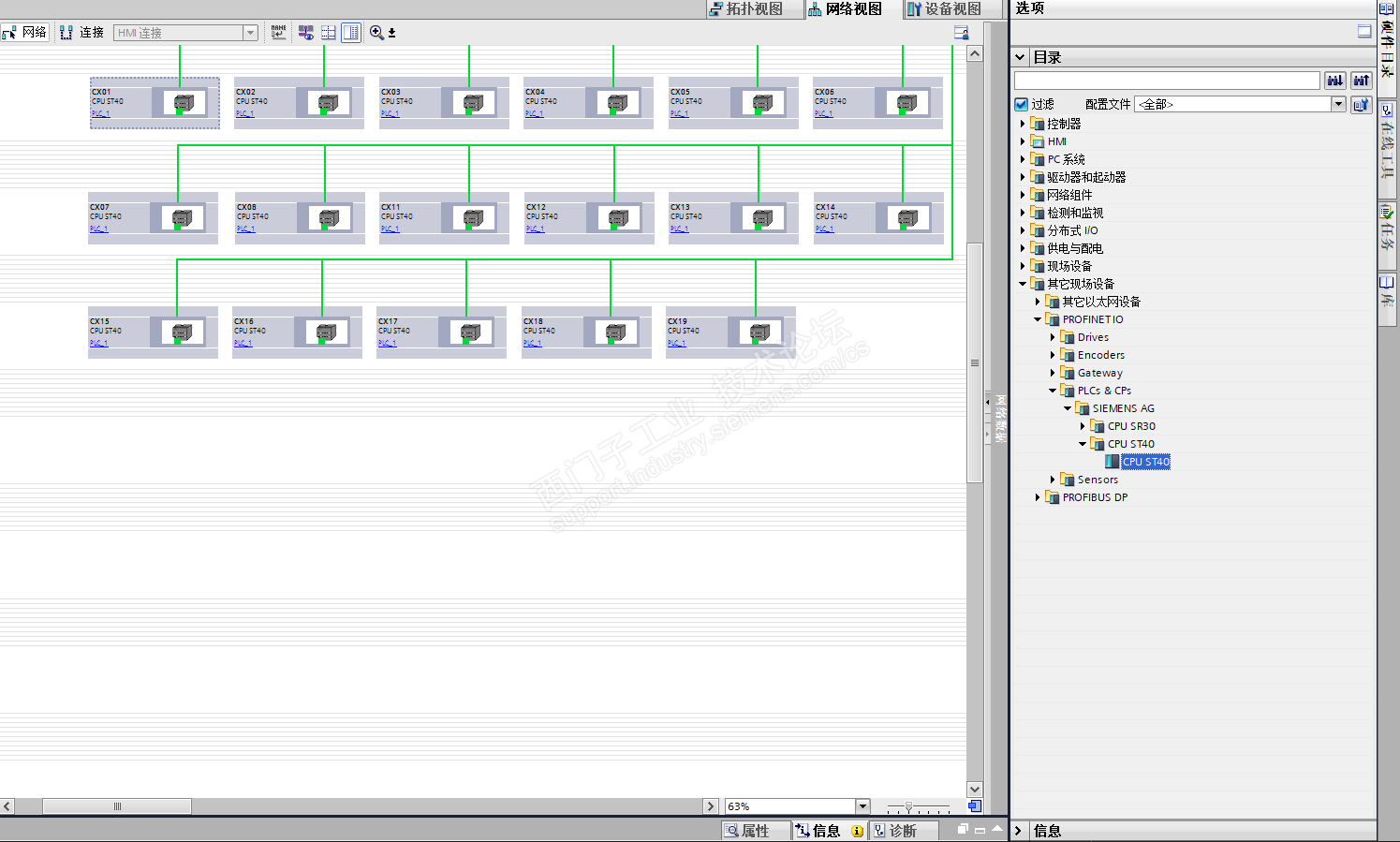

在博图中导入smartGSD文件组态并设置好每台smart设备名称和IP地址

下载程序到1500

以上内容就是1500作为IO控制器，控制多台smart

更多信息请参考：多个smart与1500profinet通讯-技术论坛-工业支持中心-西门子（中国）有限公司（SLC） (siemens.com.cn)
